Lavadora - Cómo reemplazar la manguera de desagüe (1)

Se aplica a

• Lavadora

Solución

Consulte siempre la información de seguridad del manual de usuario de su producto antes de realizar cualquier operación de reparación o mantenimiento. https://www.electrolux.com/support/user-manuals/

¡ADVERTENCIA! RIESGO DE DESCARGA ELÉCTRICA

Antes de cualquier operación de reparación o mantenimiento, desactive el aparato y desconecte el enchufe de la toma de corriente.

¡ADVERTENCIA! RIESGO DE LESIÓN

Siempre tenga cuidado al mover electrodomésticos. Para los aparatos pesados es más seguro que los muevan dos personas. Utilice siempre guantes de seguridad y calzado de protección. Lleve guantes de seguridad en todo momento para protegerse de cortes con bordes afilados.

¡ADVERTENCIA! RIESGO DE LESIÓN OCULAR

Use gafas de seguridad si realiza trabajos de mantenimiento o reparación que involucren muelles.

¡ADVERTENCIA! RIESGO DE ATRAPAMIENTO

Usa guantes de seguridad si realizas trabajos de mantenimiento o reparación que involucren correas.

¡ADVERTENCIA! PELIGRO DE ASFIXIA

Piezas pequeñas no aptas para niños menores de 3 años. Mantenga todas las piezas pequeñas y el embalaje fuera del alcance de los niños.

Solo los adultos deben usar o instalar el producto.

Antes de cualquier operación de mantenimiento, corte el suministro de agua al electrodoméstico. Vacíe siempre el electrodoméstico de toda el agua. Cualquier mantenimiento debe realizarse con el electrodoméstico en posición vertical. El agua residual podría dañar los componentes electrónicos si el electrodoméstico se coloca sobre cualquiera de sus lados.

Asegúrese de usar el producto únicamente para el propósito designado y verifique que sea una pieza compatible con el producto previsto.

No utilice ni instale el producto si está dañado.

Tenga en cuenta que la auto-reparación o reparación no profesional puede tener consecuencias de seguridad si no se realiza correctamente y podría anular la garantía. Poseer los conocimientos necesarios es esencial.

CÓMO REEMPLAZAR LA MANGUERA DE DESAGÜE
1. Antes de reemplazar la carcasa de la bomba se recomienda vaciar la lavadora de cualquier agua a través del filtro que se encuentra en la parte inferior.

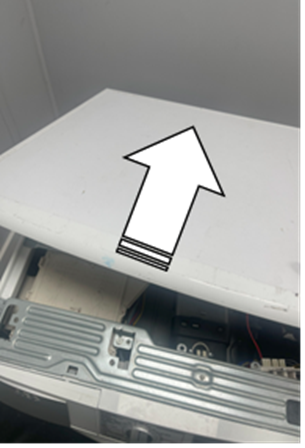

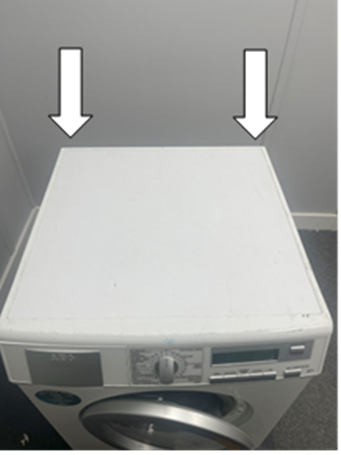

2. Desenrosque los dos tornillos de 8mm en la parte trasera de la tapa de la lavadora y deslícela hacia atrás para liberarla.

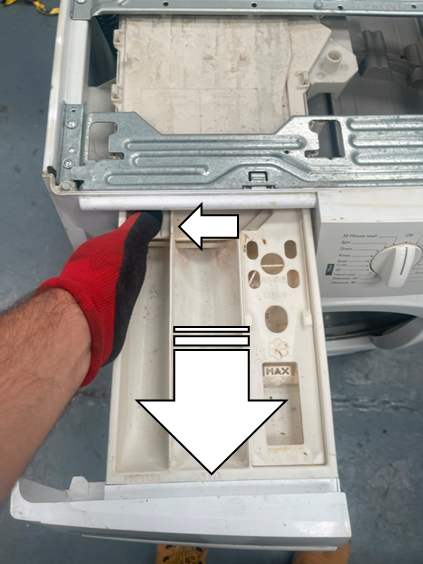

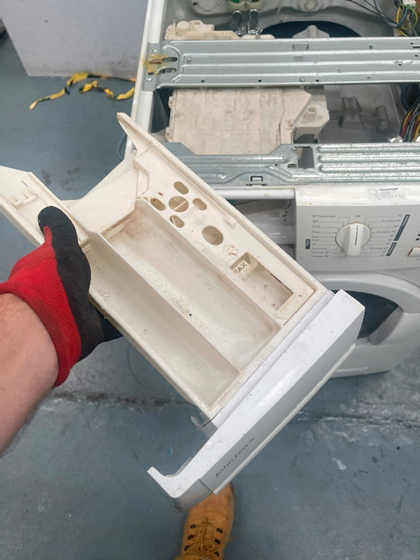

3. Abra el cajón del detergente y presione la lengüeta en la parte trasera izquierda del cajón para liberar el cajón del detergente.

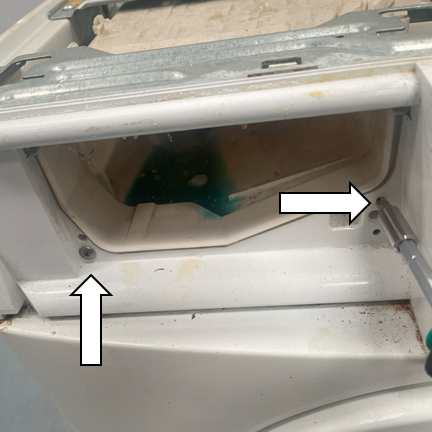

4. Desatornille los dos tornillos PH2 del alojamiento del cajón del detergente.

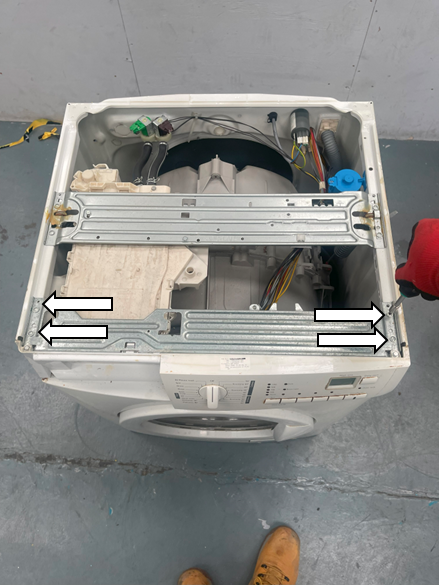

5. Desatornille los cuatro tornillos Torx 20 de la barra transversal del panel de control y desenganche el soporte del cable en la barra transversal del panel de control.

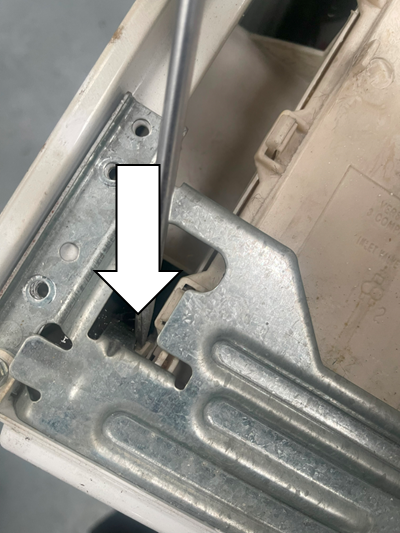

6. Utilice un destornillador de punta plana para hacer palanca en las abrazaderas de retención del dispensador de detergente y liberar el panel de control.

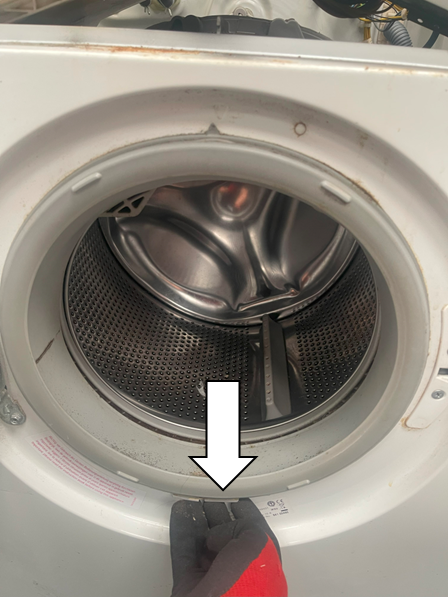

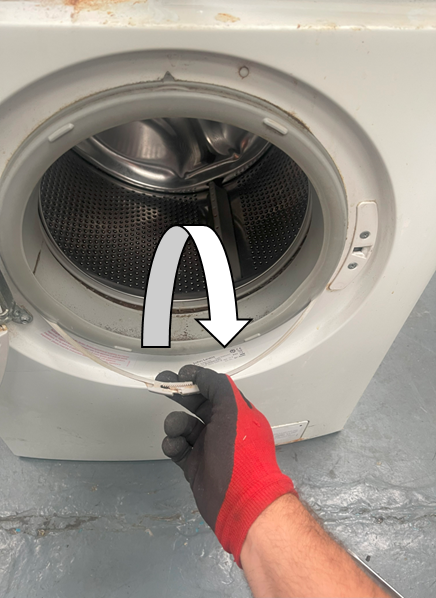

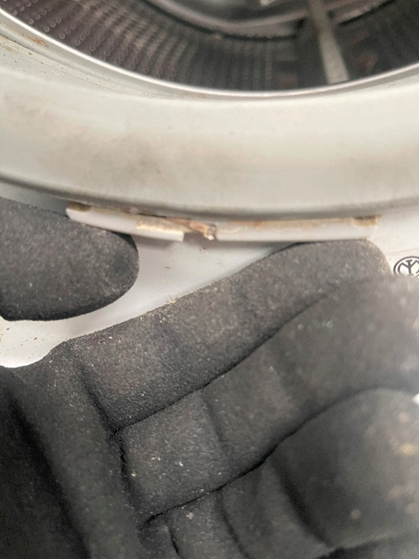

7. Separe el clip de retención del sello de la puerta para quitarlo.

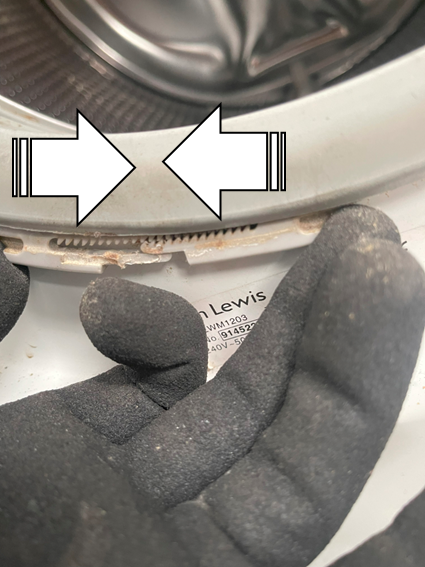

8. NOTA: Durante la reinstalación, apriete cuidadosamente el clip para asegurarse de que el sello esté firmemente asegurado al panel frontal.

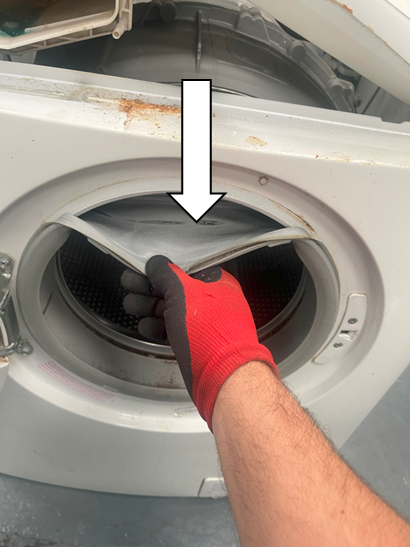

9. Retire cuidadosamente el sello de la parte frontal del panel.

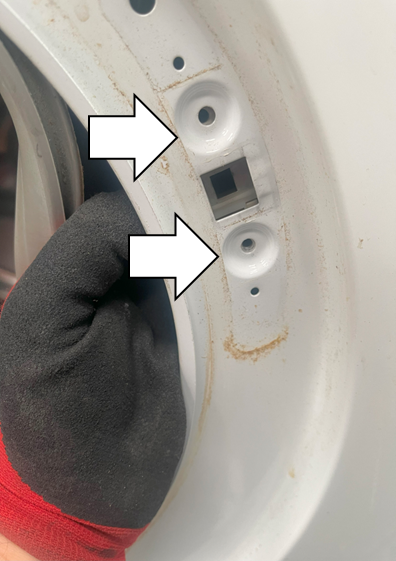

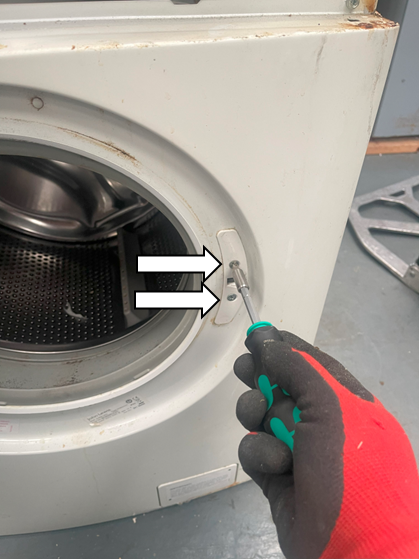

10. Desatornille los dos tornillos PH2 para liberar la cerradura de la puerta. NOTA: Al reinstalar la cerradura de la puerta, asegúrese de sujetar la cerradura en su lugar mientras la vuelve a colocar.

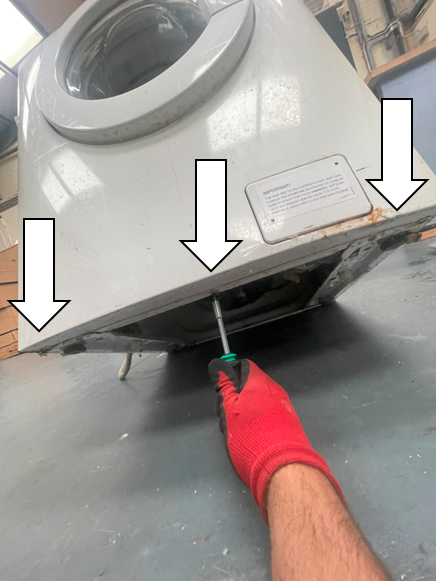

11. Incline cuidadosamente el electrodoméstico hacia atrás y desenrosque los tres tornillos Torx 20 que sujetan la parte inferior del panel frontal.

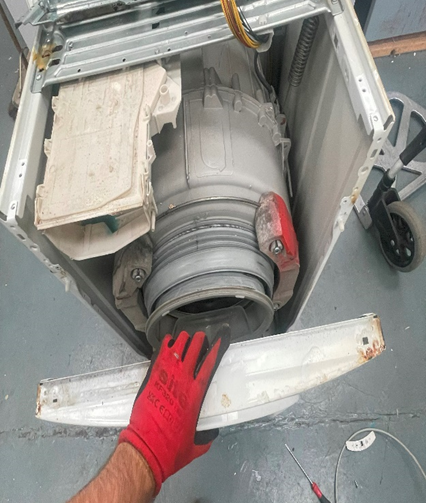

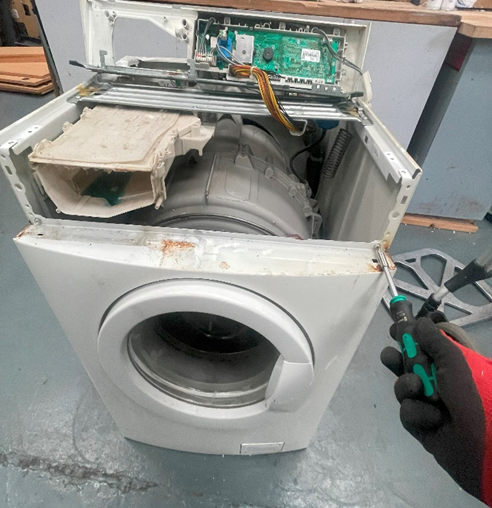

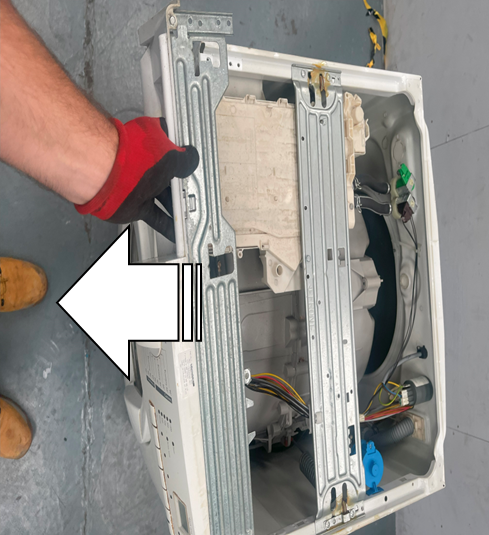

12. Desatornille los dos tornillos PH2 de la parte superior del panel frontal y tire hacia usted para liberar y retirar el panel frontal.

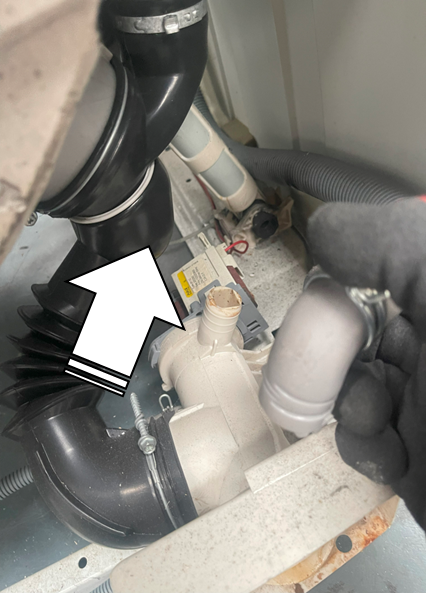

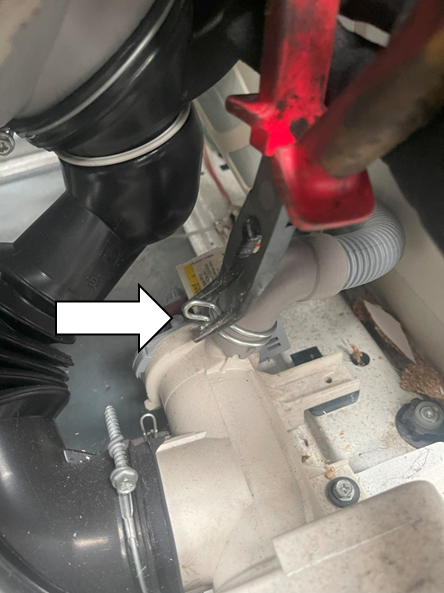

13. Utilice unos alicates para soltar la abrazadera de manguera y levante el tubo de desagüe para separarlo de la carcasa de la bomba.

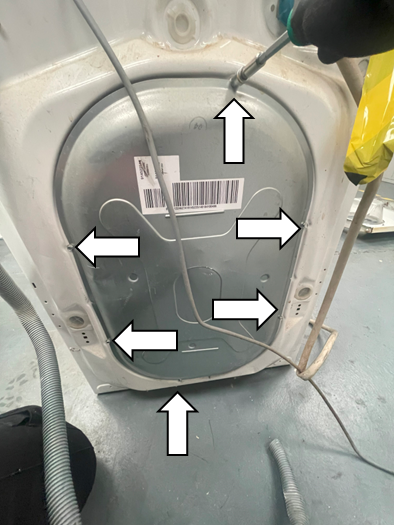

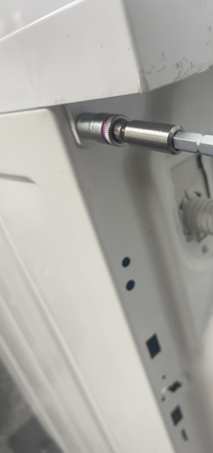

14. Desatornille los seis tornillos de 7 mm del panel trasero y retire el panel trasero.

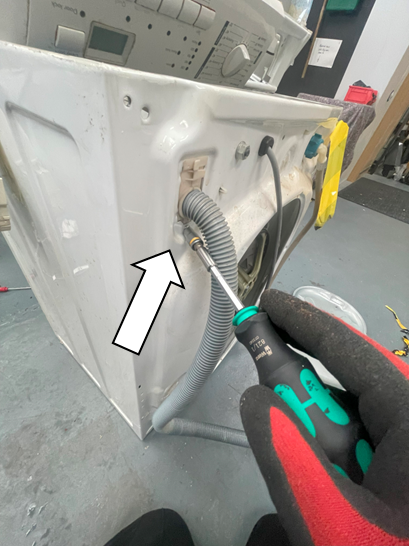

15. Desatornille el tornillo de 8 mm del soporte de la manguera de drenaje en el panel trasero y empuje hacia adelante dentro del electrodoméstico para liberarlo.

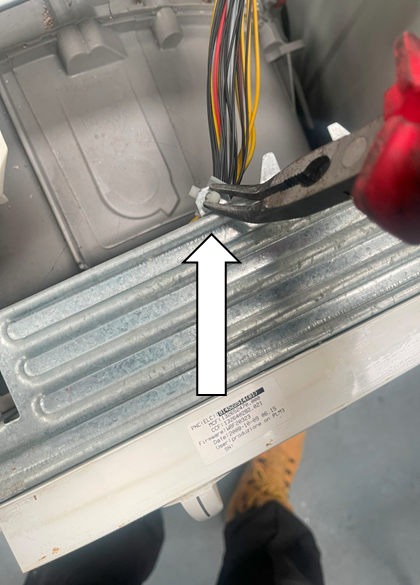

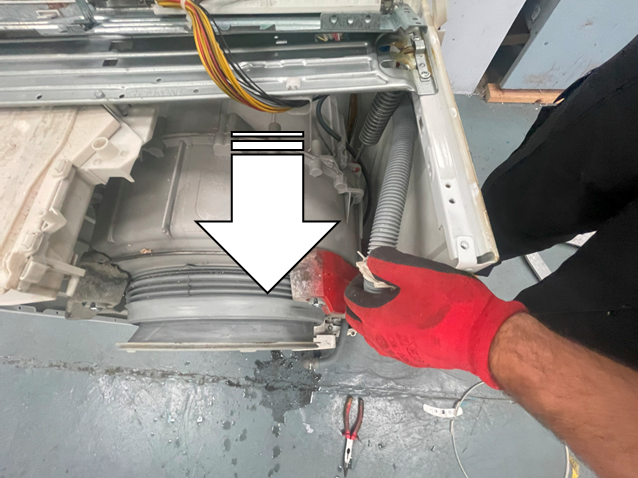

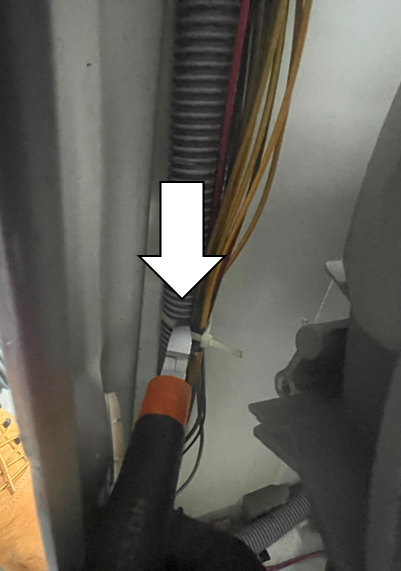

16. Corta cualquier brida que sujete la manguera de desagüe al interior de la lavadora y desengancha la manguera del soporte interno de desagüe para liberarla.

17. Saque la manguera de desagüe por el frente de la lavadora para liberarla y retirarla.

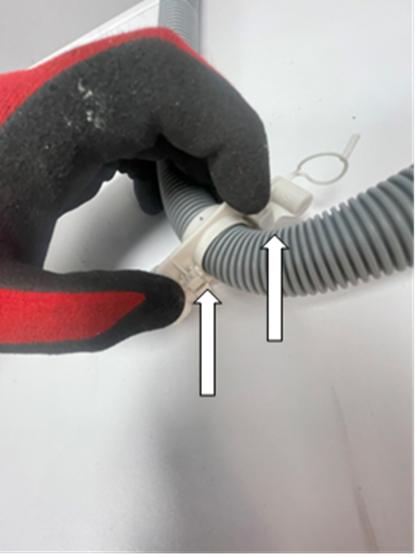

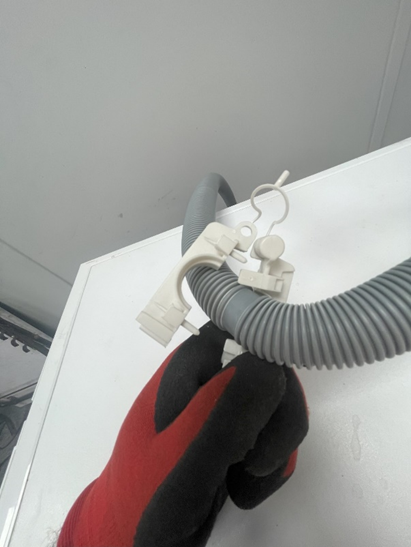

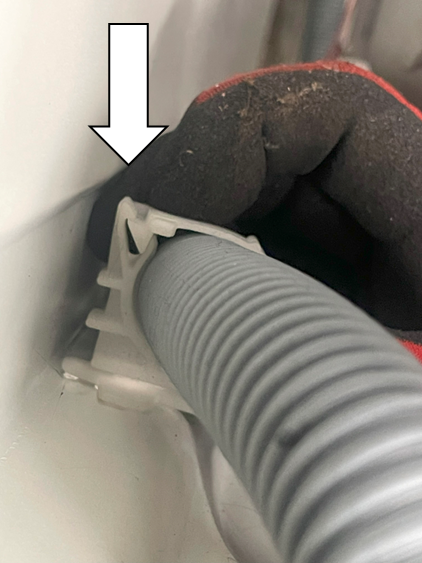

18. Desenganche los dos clips del soporte de la manguera de desagüe para liberar el soporte.

19. Al montar, repita los pasos en orden inverso.
